Универсальный несущий профиль VAHLE серии VMT 60А-400А

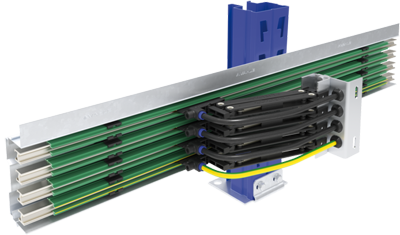

Универсальный несущий профиль VAHLE серии VMT (60–400 А)

Надежная основа для сложных энергосистем — универсальный несущий профиль VAHLE VMT. Конструкция разработана для одновременного монтажа нескольких контактных рельсов VAHLE и обеспечивает комплексную защиту проводников от механических повреждений. Решение сочетает высокую нагрузочную способность, универсальность применения и простоту монтажа.

Ключевые преимущества

Универсальная совместимость. Профиль интегрируется с различными системами проводников VAHLE — вы можете создать оптимальную конфигурацию под задачи вашего производства.

Защита проводников. Конструкция надёжно защищает контактные рельсы от ударов и внешних воздействий, продлевая срок службы всей энергосистемы.

Высокая пропускная способность. Рабочий ток линии от 60 А до 400 А позволяет использовать профиль в системах с серьёзными энергопотребностями.

Гибкость конфигурации. Возможность выбора количества полюсов (4, 4–6 или 4–7) даёт возможность адаптировать систему под конкретные требования к питанию оборудования.

Устойчивость к экстремальным условиям. Рабочий диапазон температур от −30C до +85C позволяет эксплуатировать профиль в сложных климатических условиях и на производствах с повышенным тепловыделением.

Высокая скорость работы. Допустимая скорость токосъёмника до 600 м/мин делает профиль подходящим для быстроходных механизмов и динамичных систем.

Надёжная защита. Степень защиты IP23 гарантирует устойчивость к попаданию твёрдых тел размером более 12,5 мм и к воздействию капель воды под углом до 15∘

Удобство монтажа. Стандартная длина секции 6 м упрощает проектирование трасс и сокращает количество соединений, ускоряя установку системы.

Электробезопасность. Профиль обеспечивает выравнивание потенциалов, снижая риски возникновения опасных ситуаций.

Область применения

Несущий профиль VMT — оптимальное решение для:

• крановых установок различного типа;
• систем перемещения грузов и транспортных тележек;
• автоматизированных складских комплексов (штабелёры, transfer cars);
• линий сборки и конвейерных систем с подвижными элементами;
• промышленных установок с распределённым энергопотреблением;
• систем позиционирования VAHLE.

Конструкция особенно эффективна там, где требуется одновременно разместить несколько токоподводов и обеспечить их защиту в условиях интенсивной эксплуатации.

Технические характеристики

• Серия: VMT.
• Ток линии: от 60 А до 400 А.
• Токосъёмник: 50 А, 32–63 А, 100 А.
• Напряжение: 690 В.
• Длина секции: 6 м.
• Количество полюсов: 4, 4–7, 4–6.
• Допустимая скорость токосъёмника: до 600 м/мин.
• Рабочий диапазон температур: от −30C до +85C.
• Степень защиты: IP23.
