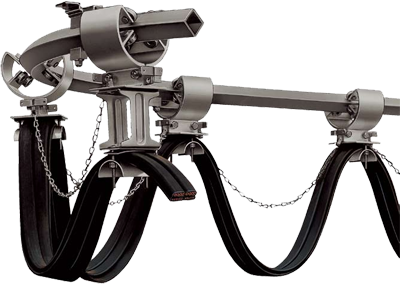

Кабельные тележки для ромбовидного профиля VAHLE

Кабельные тележки для ромбовидного профиля VAHLE

Надёжное решение для энергоснабжения передвижного оборудования — кабельные тележки VAHLE для ромбовидного профиля. Система предназначена для подвода силовых и управляющих линий к подвижным электроприемникам и соответствует строгим предписаниям VDE, гарантируя безопасность эксплуатации.

Ключевые преимущества

Соответствие стандартам безопасности. Конструкция отвечает требованиям VDE — вы можете быть уверены в надёжности и электробезопасности системы.

Универсальность по типу кабеля. Поддерживает как плоские, так и круглые кабели — расширяя возможности применения без необходимости замены оборудования.

Прочность и долговечность. Тележки изготовлены из стали, что обеспечивает устойчивость к механическим нагрузкам, вибрациям и ударным воздействиям.

Оптимальные габариты профиля. Размеры 30×30 мм при толщине 2 мм обеспечивают достаточную жёсткость конструкции при компактности и небольшом весе.

Удобство монтажа и эксплуатации. Ромбовидный ходовый рельс монтируется параллельно пути следования электроприемника — это упрощает проектирование трассы и гарантирует плавность хода тележек.

Стандартная длина секции. Профиль длиной 6 м облегчает планирование системы, сокращает число стыков и ускоряет монтаж.

Работа на разных скоростях. Поддерживаемые скорости 30, 80 и 100 м/мин позволяют подобрать модель под конкретные задачи — от медленных технологических процессов до быстроходных механизмов.

Устойчивость к экстремальным условиям. Рабочий диапазон температур от −30C до +100C делает тележки пригодными для:

• эксплуатации в холодных цехах и на открытых площадках зимой;
• работы вблизи высокотемпературного оборудования;
• использования в условиях резких температурных перепадов.

Надёжность хода. Конструкция тележки и ромбовидного профиля обеспечивает равномерное распределение нагрузки и плавное перемещение без рывков и заеданий.

Область применения

Кабельные тележки VAHLE для ромбовидного профиля идеально подходят для:

• мостовых и козловых кранов;
• грузовых тележек и подъёмно‑транспортных механизмов;
• раздвижных платформ и подвижных секций производственных линий;
• конвейерных систем с перемещающимися модулями;
• строительного оборудования (башенных кранов, мобильных подъёмников);
• промышленных роботов и автоматизированных комплексов;
• систем с криволинейными участками пути — ромбовидный профиль хорошо подходит для трасс со сложными траекториями.

Особенно эффективны там, где требуется:

• стабильная подача питания и сигналов к движущимся узлам;
• работа в условиях запылённости, влажности или температурных перепадов;
• минимизация риска повреждения кабеля из‑за натяжения или перегибов;
• быстрая замена или обслуживание кабельных линий без остановки производства.

Технические характеристики

• Допустимая нагрузка: 25 кг.
• Тип кабеля: плоский / круглый.
• Материал тележек: сталь.
• Длина ромбовидного профиля: 6 м.
• Размеры профиля: 30×30 мм.
• Толщина профиля: 2 мм.
• Скорость движения: 30, 80, 100 м/мин.
• Рабочий диапазон температур: от −30C до +100C.
• Соответствие стандартам: VDE.
