Контроллер Eliwell KIT ID 985LX CK NTC (ID34YF1XCD304)

Eliwell EWPlus 974 является контроллером вентилируемых среднетемпературных холодильных установок с активной разморозкой и возможностью контроля ее окончания по датчику испарителя.

EWPlus ‐HC: Холодильные контроллеры панельного типа формата 32x74 с безыскровыми реле (датчики только NTC, сокращенный набор параметров). Серия для производителей с одним типом датчиков (только NTC) и сокращенным набором параметров настройки. Прибор имеет улучшенный интерфейс с цветными графическими иконками состояний и увеличенными цифрами.

EWL974XEY10B201

• Количество релейных выходов: 3;
• Напряжение питания: 220 V;
• Подключение к мониторингу: Требуется карта;
• Потребляемая мощность: 5 Вт;
• Аналоговые входы: 2;
• Цифровые входы: 1;
• Аналоговые выходы: нет;
• Цифровые выходы: 2 л.с.+8А+5А;
• Тип подключаемых зондов: NTC 10кОМ при 25 °C /PTC 990 ОМ 25 °C;
• NTC: в комплекте 2 шт., 1.5 метров (IP67).

Приборы серий ID Plus 974 – это контроллеры с тремя цифровыми выходами (реле), двумя температурными датчиками (регулятора и испарителя), одним мультифункциональным входом, который может использоваться как цифровой вход или как датчик температуры и одним цифровым входом, подключаемым к TTL порту прибора. Релейные выходы 2 и 3 можно запрограммировать для управления: компрессором, нагревателем разморозки, вентилятором испарителя, дополнительной нагрузкой, сигнализацией об аварии, сигнализации о переходе в режим ожидания.

Второй датчик температуры может использоваться для управления Разморозкой и вентилятором испарителя.
Цифровые входы (D.I.1 и D.I.2) могут использоваться для: режима сохранения энергии (экономии), запуска режима разморозки, управления дополнительной нагрузкой, в качестве реле двери, для перевода прибора в режим ожидания, для подачи сигнала внешней аварии, для запуска цикла глубокой заморозки, в качестве реле давления, для запуска журнала аварий HACCP.

• Электропитание, В/Гц/ф: 230В~ ±10% 50/60 Гц
• Корпус: полимерный пластик PC+ABS UL94 V-0
• Установочные размеры/монтаж: шаблон отверстия в панели 29x71мм (+0.2/– 0.1 мм)
• Рабочая тем-ра/тем-ра раб.среды, °С: –5…55
• Относительная влажность, %: 10…90 (без конденсата)
• Порты и подключения: TTL порт для соединения с Copy Card и системой Tel
• Максимальное энергопотребление, ВА: 4,5
• Диапазон измерений: -50...140°С
• Размеры: передняя панель 32x74мм, глубина 59 мм.
• Точность: не менее 0.5% от шкалы+1 цифра
• Дисплей: –50…110 (NTC)/–55…140 (PTC) °С/–55…150 (Pt1000) °С
• Аналоговые входы (датчики): 1 вход NTC или PTC (выбирается параметром)
• Цифровые входы: 1 конфигурируемый вход без напряжения
• Выходы реле: 1 реле: SPST12(12) А2л.с.250В~, 2 реле: SPDT8(4) А
• Дополнительная информация: коммуникации: выход для сети Link
• Разрешающая способность: 1 или 0,1 °С (зависит от наличия десятичной точки)

974 LX NTC 230V NET KIT

• Рабочая температура: –5 … +55 °C;
• Температура хранения: –30 … +85 °C;
• Влажность: рабочая и при хранении: 10…90 % RH (без конденсата);
• Источник питания: 12 В пост./перем. ток (±10%) 50/60 Гц или 230 B перем. ток (±10%) 50/60 Гц;
• Потребление: до 4,5 Вт;
• Диапазон индикации: NTC: –50.0°C ... +110°C; PTC: –55.0°C ... +140°C; PT1000: –55.0°C ... +150°C (на дисплее с 3 цифрами и знаком);
• Точность: NTC, PTC, PT1000 (-55,0 … +70,0 °C): не хуже чем 0.5% от шкалы +1 цифра. PT1000 (-70,0 … +150 °C): не хуже чем 0.6% от шкалы +1 цифра;
• Разрешение: 0,1 °C;
• Аналоговые входы: 2 входа NTC (исходный)/PTC/PT1000 (выбирается параметром H00;
• Цифровой вход: 2 свободных от напряжения входа («сухой контакт»);
• Цифровые выходы:
• - 1 реле Разморозки: норм. разомкнут 8(4)A – норм. замкнут 6(3)A максимум 250 В перем. ток;
• - 1 реле Компрессора: UL60730 (A) 2 л.с. (12FLA - 72LRA) максимум 240B перем. ток;
• - 1 реле Вентилятора: 5(2)А максимум 250 В перем. ток;
• Корпус: пластик PC+ABS UL94 V-0, поликарбонатное стекло, термопластичные кнопки;
• Размеры: лицевая панель 74x32 мм, глубина 59 мм. (не включая блоки терминалов);
• Клеммы: винтовые зажимы под кабель сечением до 2,5 мм2;

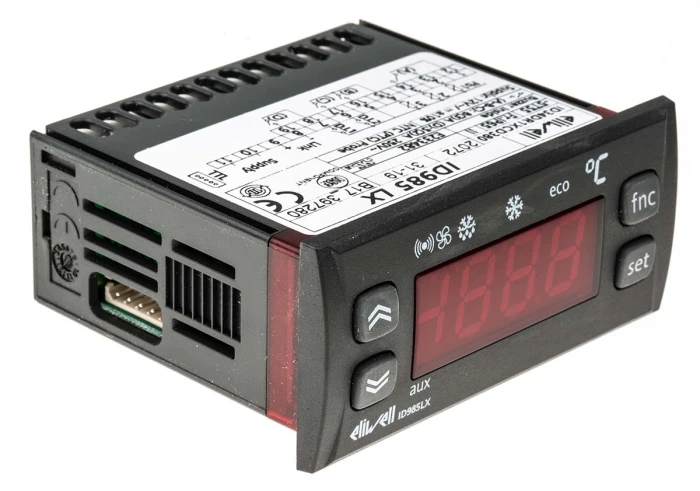

Eliwell ID 985 LX — контроллер для вентилируемых холодильных установок средней и низкой температуры. Снабжен входом под три температурных датчика PTC (или NTC). Четыре выходных реле предназначены для управления компрессором, вентилятором, разморозкой и авариями, причем аварийное реле может быть запрограммировано для дополнительной нагрузки, например света. Как опция возможна установка зуммера. Контроллер выпускается с напряжением источника питания 12В.

Два программируемых цифровых входа могут использоваться для удаленного включения разморозки, экономичной рабочей точки, дополнительной нагрузки или аварийного сигнала. Приборы могут быть объединены в локальную сеть Link, которая позволяет синхронизировать разморозку и ряд других функций. Продолжительность циклов разморозки определяется временными интервалами или по достижении значением датчика испарителя температуры окончания разморозки. Считываемое датчиком значение индицируется на 3-х цифровом дисплее со знаком минус, наличие десятичной точки выбирается параметром. Все версии имеют TTL порт для использования карточки копирования для быстрого программирования приборов, а также для присоединения к системе Televis.






 Приборы серий IDPlus 971 – это контроллеры с двумя цифровыми выходами (реле), двумя температурными датчиками (регулятора и испарителя), одним мультифункциональным входом, который может использоваться как цифровой вход или как датчик температуры и одним цифровым входом, подключаемым к TTL порту прибора.

Релейные выходы можно запрограммировать для управления:

• компрессором нагревателем разморозки
• вентилятором испарителя
• дополнительной нагрузкой
• сигнализацией об аварии
• сигнализации о переходе в режим ожидания

Второй датчик температуры может использоваться для управления разморозкой и вентилятором испарителя.

Цифровые входы (D.I.1 и D.I.2) могут использоваться для:

• режима сохранения энергии

• запуска режима разморозки
• управления дополнительной нагрузкой
• в качестве реле двери
• для перевода прибора в режим ожидания
• для подачи сигнала внешней аварии
• для запуска цикла глубокой заморозки
• в качестве реле давления
• для запуска журнала аварий HACCP

Данный контроллер Eliwell IDPlus971 (IDP29YB7R0001) оснащен: 2 реле, 2+1 датчик, TTL, Televis/Modbus, реле компрессора и разморозки с датчиком испарителя, 2x Eliwell SN8DED11502C0 (NTC датчик с пластиковой головкой 5×20 мм. и вторым слоем изоляции (TPE) серого цвета, защита IP68, длина 1,5м) в комплекте.







Контроллер Eliwell IDPlus 961 предназначен для управления работой статического воздухоохладителя, камерой охлаждения со статическим охлаждением или холодильным прилавком.

Имеет один датчик измерения температуры в охлаждаемом объеме, одно реле 12A для включения и выключения компрессора, один многофункциональный вход который можно использовать как цифровой вход или как датчик температуры. Возможно управление естественной оттайкой за счет останова компрессора по времени. Питание 220В/50Гц, применяемый температурный датчик NTC или PTC. Поставляется с датчиком NTC в комплекте.

• Количество релейных выходов: 1;
• Напряжение питания: 220 V;
• Подключение к мониторингу: Требуется карта;
• Потребляемая мощность: 5 Вт;
• Количество входов для датчиков: 1;
• Тип подключаемых зондов: NTC 10кОМ при 25 °C /PTC 990 ОМ 25 °C;
• Рабочая тем-ра/тем-ра раб.среды: С -5…55;
• Относительная влажность: 10…90 (без конденсата);
• Диапазон измерений: -50...140°С;
• Размеры передняя панель: 32x74мм, глубина 59 мм;
• Аналоговые входы: 1+1(DI1);
• Цифровые входы: 1+1(TTL);
• Аналоговые выходы: нет;
• Цифровые вфходы: 2 л.с.;
• Цифровые входы: 1 конфигурируемый вход без напряжения;
• Выходы реле: двухконтактное реле тип SPST 12(12) А 2л.с. 250В~;
• NTC: в комлекте 1 шт. (IP68)
• Вес брутто: кг 0.26

EWL961X7Y10B201

• Количество релейных выходов: 1;
• Напряжение питания: 220В;
• Подключение к мониторингу: Требуется карта;
• Потребляемая мощность: 5 Вт;
• Аналоговый вход: 1;
• Цифровой вход: 1;
• Аналоговые выходы: нет;
• Цифровые выходы: 2 л.с.;
• Тип подключаемых зондов: NTC 10кОМ при 25 °C /PTC 990 ОМ 25 °C.
• NTC: в комплекте 1 шт., 1.5 метров (IP67).

971 LX NTC


Приборы серий ID Plus 971 – это контроллеры с двумя цифровыми выходами (реле), двумя температурными датчиками (регулятора и испарителя), одним мультифункциональным входом, который может использоваться как цифровой вход или как датчик температуры и одним цифровым входом, подключаемым к TTL порту прибора.

Релейные выходы можно запрограммировать для управления: компрессором, нагревателем разморозки, вентилятором испарителя, дополнительной нагрузкой, сигнализацией об аварии, сигнализации о переходе в режим ожидания.

Второй датчик температуры может использоваться для управления разморозкой и вентилятором испарителя.

• Реле: 12A 2л.с.+8/6А;
• Датчики: (2+1) x NTC/PTC/Pt1000;
• Питание: 230 В;
• Рабочая температура: –5 … +55 °C;
• Температура хранения: –30 … +85 °C;
• Потребление до 4,5 Вт;
• Разрешение 0,1 °C;
• Цифровой вход 2 свободных от напряжения входа («сухой контакт»);
• Корпус пластик PC+ABS UL94 V-0, поликарбонатное стекло, термопластичные кнопки;
• Размеры лицевая панель: 74ммХ32ммХ59мм.

ID985 /S /E /CK являются контроллерами различных средне- и низкотемпературных вентилируемых холодильных установок.
/S - модель со встроенным портом RS-485 для прямого подключения к системам Televis или Modbus
/E - модель с портом Echo дисплея для дублирования дисплея прибора или отображения других значений
/CK - модель с часами реального времени и поддержкой сети LINK

• Диапазон отображения данных: -55,0...140,0°C
• Число и тип аналоговых входов: - 3 под датчики типа NTC или PTC
• Цифровые входы: - 2 конфигурируемый без напряжения
• Цифровые выходы:
• - 1 перекидное реле SPDT на 5(2) А
• - 3 двухконтактных реле SPST на 3 А
• Последовательный порт: TTL для карточки копирования или подключения к системе мониторинга Televis
• Напряжение питания и потребление: 12В (до 3,0ВА)
