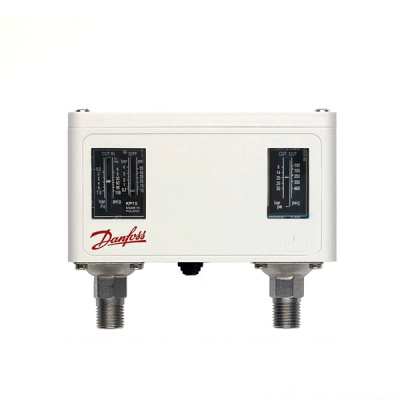

Реле давления Danfoss KP 15 (060-124166)

Реле давления типа KPI 35, 36, 38R предназначены для регулирования текущего контроля и аварийной сигнализации в промышленности. Устанавливаются в системах с жидкими и газообразными средами. Реле давления снабжены однополюсными выключателями, которые замыкают или размыкают электрическую цепь при изменении давления в системе по сравнению с заданным давлением.

Основные параметры:
• Диапазон давлений уставки от –0,2 до 28 бар позволяет подобрать нужное значение уставки для большинства применений.
• Максимальная нагрузка на контактную группу:
• Переменный ток АС1 (омическая): 10А, 440В; АС3 (электродвигатель): 6А, 440В; АС15 (индуктивная): 4А, 440В;
• Постоянный ток: DC 13 (постоянный ток): 12Вт, 220В;
• Температура рабочей среды от -40 до +100 °C;
• Материалы контактирующие со средой: латунь/бронза.

• Диапазон настройки уставки, бар: -0,20 - 8,00
• Дифференциал, бар: 0,40 - 1,50
• Технологическое присоединение: G 1/4" внешняя
• Класс защиты: IP30
• Стандарт штуцера: ISO 228-1
• Температура окружающей среды, °С: -40 - 65
• Сухой перикидной контакт типа: SPDT
• Макс. допустимая электрическая нагрузка на контактную группу: AC1=10 A, 440 В; AC15=4 A, 440 В; AC3=6 A, 440 В; DC13=12 Вт, 220 В
• Кабельный ввод: 6-14 мм
• Сброс: Автоматический
• Тип чувствительного элемента: Сильфон
• Максимальное испытательное давление PB, бар: 18,0
• Максимальное рабочее давление PB, бар: 18,0

Сдвоенные реле давления КР предназначены для использования в холодильных установках с целью защиты системы от слишком низкого давления всасывания и слишком высокого давления нагнетания. Реле давления КР используются также для пуска и остановки компрессоров холодильных установок и вентиляторов конденсаторов, охлаждаемых воздухом. Усиленная контактная группа, рассчитанная на нагрузку 16 А, дает им возможность управлять работой электродвигателей мощностью до 2 кВт без применения контакторов.

Реле давления типа КР предназначены для регулирования, текущего контроля и аварийной сигнализации в промышленности. Устанавливаются в системах с газообразными средами. Реле давления снабжены однополюсными выключателями, которые замыкают или размыкают электрическую цепь при изменении давления в системе по сравнению с заданным давлением. Реле давления типа KP не являются средством измерения.

Основные параметры:
• Температура среды: -40 °C ... +65 °C (в течение 2 часов до +80 °С)
• Максимальное рабочее давление (по низкой стороне / по высокой стороне): 17 бар / 35 бар
• Максимальное испытательное давление (по низкой стороне / по высокой стороне): 20 бар / 35 бар
• Ручной или автоматический перезапуск
• ГХФУ и негорючие ГФУ хладагенты
• Контактная группа SPDT
• Доступны модели с типом подсоединения линии давления под отбортовку или под пайку 1/4" или 6 мм.
• Устойчивость к вибрациям

• Тип присоединения: под отбортовку
• Класс защиты корпуса согласно EN 60529/IEC 529: IP 44
• Сечение провода (одножильного/ скрученного), мм²: 0,75 → 2,5
• Сечение провода (гибкого без обжимных колец), мм²: 0,7 → 2,5
• Сечение провода (гибкого с обжимными кольцами), мм²: 0,5 → 1,5
• Момент затяжки, Нм: Макс. 2
• Защита от короткого замыкания: плавкий предохранитель 16A
• Рабочая среда: ГХФУ и негорючие ГФУ
• Температура окружающей среды: -40…+65°С
• Макс. испытательное давление PB на стороне низкого давления, бар: 20
• Контактная группа: SPDT+LP сигнал
• Макс. испытательное давление PB на стороне высокого давления, бар: 35
• Соединение: 1/4" (6 мм.)
• Диапазон регулирования (LP/HP), бар: -0,2 - 7,5 / 8 - 32
• Дифференциал ∆p (LP/HP), бар: 0,7 - 4 / 4
• Тип сброса (LP/HP): авто/авто
• Макс. рабочее давление PB на стороне высокого давления, бар: 35
• Макс. рабочее давление PB на стороне низкого давления, бар: 17

Реле давления КР предназначены для использования в холодильных установках с целью защиты системы от слишком низкого давления всасывания или слишком высокого давления нагнетания. Реле давления КР используются также для пуска и остановки компрессоров холодильных установок и вентиляторов конденсаторов, охлаждаемых воздухом. Усиленная контактная группа, рассчитанная на нагрузку 16 А, дает им возможность управлять работой электродвигателей мощностью до 2 кВт без применения контакторов.

Реле давления типов КР предназначены для регулирования, текущего контроля и аварийной сигнализации в промышленности. Устанавливаются в системах с жидкими и газообразными средами. Реле давления снабжены однополюсными выключателями, которые замыкают или размыкают электрическую цепь при изменении давления в системе по сравнению с заданным давлением. Реле давления типа KP не являются средством измерения.

Основные параметры:
• Ручной или автоматический перезапуск
• ГХФУ и негорючие ГФУ хладагенты
• Контактная группа SPDT
• Максимальное рабочее давление:
• LP: Макс. рабочее давление (PS / MWP) = 17 бар
• HP: Макс. рабочее давление (PS / MWP) = 35 бар
• KP 6: Макс. рабочее давление (PS / MWP) = 46,5 бар
• Температура окружающей среды: от –40 °С до +65 °C
• Доступны модели с типом подсоединения линии давления под отбортовку или под пайку 1/4" или 6 мм
• Устойчивость к вибрациям

• Тип присоединения: под отбортовку
• Тип сброса: авто (060-110166), ручной (060-110366)
• Максимальное рабочее давление PB, бар: 35
• Контактная группа: SPDT
• Сечение провода (одножильного/скрученного), мм²: 0,75 → 2,5
• Сечение провода (гибкого без обжимных колец), мм²: 0,7 → 2,5
• Сечение провода (гибкого с обжимными кольцами), мм²: 0,5 → 1,5
• Рабочая среда: ГХФУ и негорючие ГФУ
• Температура окружающей среды: -40…+65°С
• Класс защиты корпуса согласно EN 60529/IEC 529: IP 44 (060-110166), IP 30 (060-110366)
• Макс. испытательное давление PB на стороне низкого давления, бар: 20
• Диапазон регулирования, бар: -0,2 - 7,5 (060-110166), -0,9 - 7,0 (060-110366)
• Дифференциал ∆p, бар: 0,7 - 4 (060-110166), 0,7 (060-110366)
• Размер соединения: 1/4" (6 мм.)

KP 5

Реле давления КР предназначены для использования в холодильных установках с целью защиты системы от слишком низкого давления всасывания или слишком высокого давления нагнетания. Реле давления КР используются также для пуска и остановки компрессоров холодильных установок и вентиляторов конденсаторов, охлаждаемых воздухом. Усиленная контактная группа, рассчитанная на нагрузку 16 А, дает им возможность управлять работой электродвигателей мощностью до 2 кВт без применения контакторов.

Реле давления типов КР предназначены для регулирования, текущего контроля и аварийной сигнализации в промышленности. Устанавливаются в системах с жидкими и газообразными средами. Реле давления снабжены однополюсными выключателями, которые замыкают или размыкают электрическую цепь при изменении давления в системе по сравнению с заданным давлением. Реле давления типа KP не являются средством измерения.

Описание

Основные параметры:
• Ручной или автоматический перезапуск
• ГХФУ и негорючие ГФУ хладагенты
• Контактная группа SPDT
• Максимальное рабочее давление:
• LP: Макс. рабочее давление (PS / MWP) = 17 бар
• HP: Макс. рабочее давление (PS / MWP) = 35 бар
• KP 6: Макс. рабочее давление (PS / MWP) = 46,5 бар
• Температура окружающей среды: от –40 °С до +65 °C
• Доступны модели с типом подсоединения линии давления под отбортовку или под пайку 1/4" или 6 мм
• Устойчивость к вибрациям

Физико-химические свойства

• Тип присоединения: под отбортовку
• Тип сброса: авто
• Максимальное рабочее давление PB, бар: 35
• Контактная группа: SPDT
• Сечение провода (одножильного/скрученного), мм²: 0,75 → 2,5
• Сечение провода (гибкого без обжимных колец), мм²: 0,7 → 2,5
• Сечение провода (гибкого с обжимными кольцами), мм²: 0,5 → 1,5
• Рабочая среда: ГХФУ и негорючие ГФУ
• Температура окружающей среды: -40…+65°С
• Класс защиты корпуса согласно EN 60529/IEC 529: IP 44
• Макс. испытательное давление PB на стороне низкого давления, бар: 35
• Диапазон регулирования, бар: 8 - 32
• Дифференциал ∆p, бар: 1,8 - 6,0
• Размер соединения: SAE 1/4" (6 мм.)

MP 54

еле давления типа MP используются в качестве приборов автоматической защиты холодильных компрессоров от понижения давления масла. При падении давления масла реле отключит компрессор после определенного интервала времени. Используются в системах охлаждения с фторсодержащими хладагентами. Реле MP имеют фиксированную настройку перепада давления. Они содержат тепловое реле времени с фиксированной настройкой времени выдержки. Имеют регулируемую настройку перепада давления и могут выпускаться с тепловым реле времени или без него. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.

Основные параметры:
• Максимальное рабочее давление: 17 бар.
• Максимальное испытательное давление: 22 бар.
• Реле времени имеет температурную компенсацию в диапазоне -40 °С ... +60 °С.
• Максимальная допустимая температура сильфона: +100 °С.
• Управляющее напряжение: 230 В или 115 В переменного или постоянного тока.
• Допустимое колебание напряжения: +10 ... -15 %.
• Кабельный ввод для проводов сечением 6 - 14 мм: Pg 13,5

• Рабочий диапазон на стороне низкого давления, бар: от -1 до +12
• Макс. перепад переключателя Δр, бар: 0,2
• Максимальная температура сильфонов, °С: 100
• Максимальное рабочее давление, бар: 17
• Электроизоляция, В: 250
• Контактная нагрузка: 230 В или 115 В перем. тока или пост. тока.
• Максимальное испытательное давление, бар: 22
• Диапазон температурной компенсации для реле времени, °С: -40 – 60
• Кабельный ввод с резьбой: Pg 13.5
• Диаметр кабеля, мм: 6-14
• Защита от короткого замыкания: плавкий предохранитель, А: 2
• Дифференциал Δр, бар: 0,65
• Задержка срабатывания, сек: 90
• Тип присоединения: 1/4'' (6 мм.) под отбортовку
• Тип дифференциала: Фиксированный
